水泥建材行业ORC纯低温余热发电
行业概况
中国水泥产量自2000年到2014年以来一直稳步增长,2015年因经济形势压力略有回落。中国水泥产量始终占到世界水泥总产量的50-60%。目前根据国标GB16780-2012中规定,针对现有4000t/d以上的水泥窑炉可比熟料综合煤耗限额限定值应≤120kgce/t,新建水泥窑炉应≤110 kgce/t,仍低于发达国家水平。
目前余热回收状况 水泥行业余热利用的主要是回转窑窑头及窑尾的余热锅炉烟气。高温烟气(大于300℃)余热回收已基本全部完成,排出的低温烟气仍蕴含可观的余热资源。目前多数水泥窑窑尾余热锅炉出口烟气(200~220℃)皆直接进入生料磨。根据用户使用生料磨所需烟气温度不同,烟气温度可以降低至不同温度。可在窑尾锅炉与生料磨之间增加中间换热器提取热量从而加以利用。
投资价值&节能减排效益
根据现场情况使用透平机组利用210℃烟气进行发电,利用中间换热器取热,将烟气降至180℃,该ORC系统每年发电时间为8000h,全年可发电约230万度,进一步解决水泥熟料生产的自用电并且减少产品的综合耗能,每年可节约标准煤931吨,减排CO₂约2300吨。

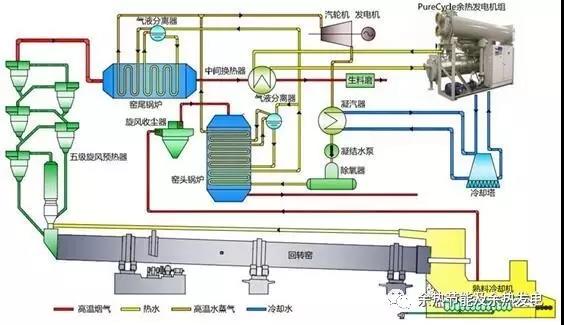

解决方案如下图所示:
