化肥生产中余热主要来自上、下行煤气和吹风气。采用新型高效的传热设备-热管式换热器不仅能充分回收煤气发生炉的吹风气潜热，而且还能充分回收煤气发生炉上行煤气和下行煤气的显热产生中、低压蒸汽，做为原料蒸汽供给造气工段。这对实现小氮肥厂生产的蒸汽自给， "二煤改一煤"有着重要的作用。
　　我公司从事热管及换热器的生产已有十余年的经验．承接化肥厂余热回收系统工程。热管余热回收系统在禹城化工总厂、潍坊化肥厂、江苏新沂化肥厂进行应用，并通过省级鉴定。
　　上、下行煤气热管余热回收系统采用高效新型热管式蒸汽发生器代替原有的列管式废热锅炉，并且把传统流程中不回收的低热值下行煤气一同回收，上、下行煤气降至140℃入水洗塔，产生低压蒸汽供造气工段。

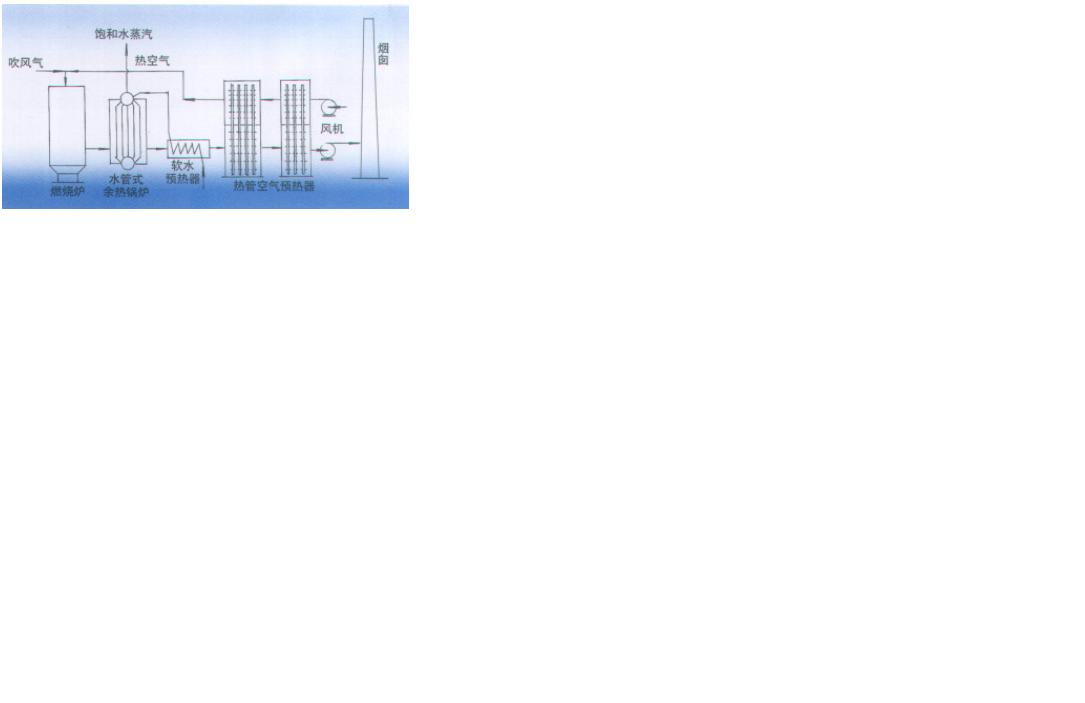

　　热管式吹风气余热回收系统如图，它将吹风气与合成工段少量放空气一起送入燃烧炉与预热一空气燃烧，产生1000℃左右的高温烟气进行热量回收。产生中、低压蒸汽不仅可供造气工段本身，且有少量多余蒸汽外供，完全做到小氮肥厂蒸汽自给。
