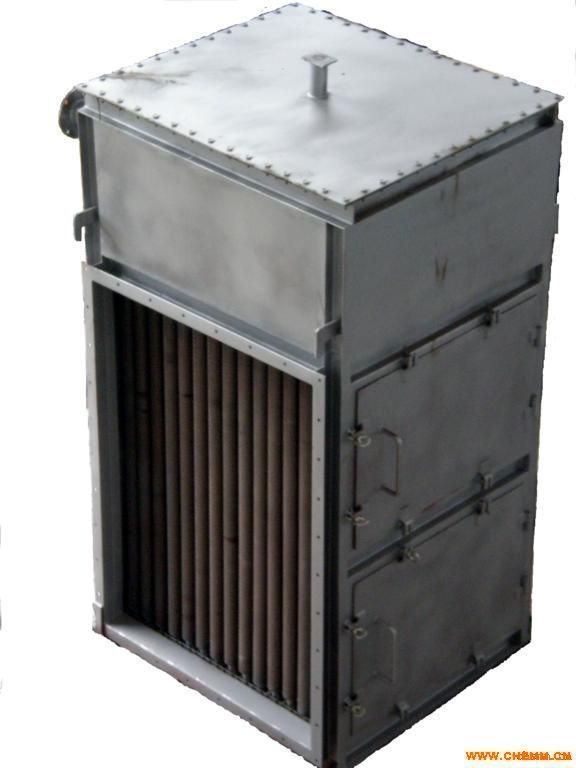

热管式省煤器 若干条热管纵向排列组合置于箱体内,即构成热管式省煤器。为了加强烟气侧的传热效率,蒸发段热管大都焊有螺旋翅片,以增大烟气侧的换热面积和管壁温度。对于含尘量较大的烟气,一方面可以采用开齿螺旋翅片,以防止灰尘在热管翅片上的积累,另一方面可以采用声波吹灰器,彻底清除热管表面的集灰结焦,保持热管的换热效率。
热管式省煤器的优越性
◆ 换热效率高:热管是靠工质相变时吸收和释放汽化潜热,以及工质流动来传导热量的,导热率很高,其导热能力是同等银导热量的2000倍,紫铜的6000倍。
◆ 等温性能好:热管内腔处于饱和状态的蒸汽由蒸发段流向冷凝段的压力差很小,因而整根热管的温差很小(只有1℃左右)。热管工作的壁面温度较高,远离酸露点及低温腐蚀区域,从根本上避免了结露腐蚀和堵灰现象的出现,大幅度降低设备的维护成本,不需要经常清灰,且清灰方便。
◆ 流动阻力小:由于热管式省煤器设计结构紧凑、换热方式灵活,而且体积小、重量轻、占地少,烟气阻损只有300Pa左右,因此非常适合各型锅炉的烟气余热回收使用。
◆ 工作安全可靠:由于热管工作不需要动力,无运动部件,不产生噪音,冷热流体均在管外流动,且通过隔板完全分开,单根热管独立工作,互不影响,易拆卸更换,即使单根热管失效,也决不会发生冷热流体的掺杂,危机锅炉的运行安全。所以热管省煤器用于易然、易爆、腐蚀、多尘等流体的换热场合具有很高的安全可靠性,使用寿命很长,这也是热管能用于宇宙空间的主要原因。
◆ 壁温可调可控:对于腐蚀性较强的烟气,可以通过调整蒸发段、冷凝段的传热面积来控制热管管壁温度,使热管尽可能避开****的腐蚀区域,远离烟气酸露腐蚀。因此使用热管式余热锅炉可彻底解决锅炉低温腐蚀难题,进一步大幅度降低锅炉排烟温度,回收更多的中低温热能。
因此使用热管式省煤器代替壳管式省煤器是技术可行、经济实惠的方案,是锅炉烟气余热回收技术和省煤器设备行业的革命性替代产品,非常适合燃煤锅炉回收高温烟气余热资源。
燃煤锅炉配用热管式省煤器,可使排烟温度降低到120℃烟气酸露点的极限温度甚至更低(采用特殊材质),彻底解决锅炉尾部低温腐蚀、积灰、堵灰难题,回收更多的烟气余热资源,使锅炉热效率提高5~12%。以6T/h燃煤锅炉为例,按最低节能率5%计算,每小时可节约燃煤42kg/h,全年节约燃煤302T,年节约燃煤费15万元以上。节能项目的经济效益和社会效益都非常显著。
本公司现已大规模生产与燃煤锅炉相配套的热管式省煤器定型产品,可供客户直接选购,同时也可以根据客户提供的参数,按客户的需要专门设计与制造。特别是在烟气脱硫除尘行业,由于烟气温度太高不利于脱硫,普遍采用喷淋方式,降低烟气温度后再脱硫处理,浪费水资源和烟气余热,采用热管式省煤器降低烟气温度,既不用水,还免费生产热水。由省煤器产生的热水,既可以作为给水用于锅炉本身,也可以作其他工业及生活用热水。
锅炉规格
|
2t/h
|
4t/h
|
6t/h
|
8t/h
|
10t/h
|
15t/h
|
20t/h
|
30t/h
|
热管数量(支)
|
36
|
65
|
95
|
125
|
135
|
135
|
175
|
215
|
设备重量(t)
|
750
|
1200
|
1700
|
2400
|
2700
|
3600
|
4700
|
6200
|
长
|
1000
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
宽
|
800
|
1000
|
1300
|
1700
|
1700
|
1700
|
2250
|
2450
|
高
|
1900
|
1900
|
1900
|
1900
|
2400
|
2900
|
2900
|
3100
|
以上表格均为参考,实际重量及外形尺寸要根据施加参数来确定
可供使用的水及水质
水质项目
|
单位
|
冷却水
|
工业用水
|
脱盐水
|
过滤水
|
PH
|
|
8~8.5
|
7~8
|
5.5~7
|
7~8
|
悬浮物
|
毫克/升
|
≤10
|
≤10
|
-
|
≤2
|
全硬质
|
毫克/升(以CaCO3计)
|
<375
|
<150
|
微量
|
<150
|
Ca2+缄度
|
毫克/升(以CaCO3计)
|
<250
|
<100
|
微量
|
<100
|
M-碱度
|
毫克/升(以CaCO3计)
|
<275
|
<110
|
1
|
<110
|
氯离子
|
毫克/升(以CL-计)平均
|
<150
|
<60
|
1
|
<60
|
硫酸离子
|
毫克/升(以SO4-计)
|
<125
|
<50
|
-
|
<50
|
全铁
|
毫克/升(以Fe2+计)
|
<2.5
|
<1
|
微量
|
<1
|
可溶性SiO2
|
毫克/升(以SiO2计)
|
<15.0
|
<6
|
0.1
|
<6
|
蒸发残渣
(溶解)
|
毫克/升
|
<750
|
<300
|
|
<300
|
导电率
|
μs/cm
|
<1250
|
<500
|
≤10
|
<500
|
温度(最高)
|
℃
|
33.5
|
最高31
|
最高31
|
最高31
|
冷却水回水温度
|
|
40.5
|
|
|
|
供水压力
|
Mpa(TOP地坪+1.00处)
|
0.4~0.6
|
0.15~0.35
|
0.15~0.35
|
0.25~0.4
|
回水压力
|
MPa(TOP地坪+1.00处)
|
0.3
|
|
|
|
